Мембранный вакуумный формовочный стол

Новинка

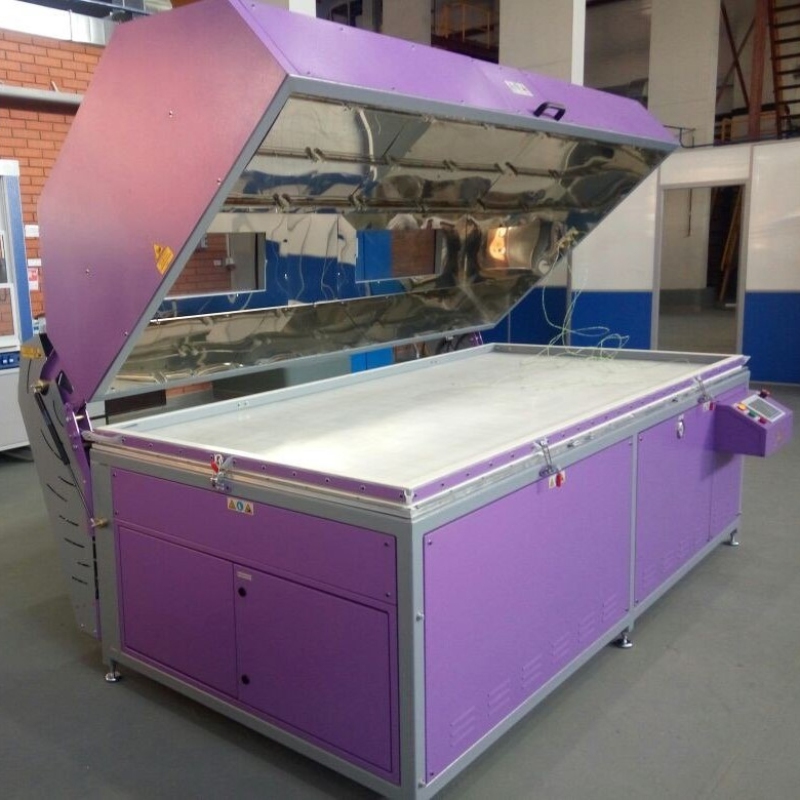

Мембранный вакуумный формовочный стол

Мембранный вакуумный формовочный стол — износостойкий, с опорными ножками и плитой для установки и нагрева оснастки.

ВОЗМОЖНО производство по Вашему техническому заданию!

Основные характеристики оборудования:

  • Высота стола 900 мм;
  • Материал столешницы: сплав на основе алюминия для максимально равномерного распределения температуры;
  • Электрический нагрев до максимальной температуры 120°С;
  • Интегрированные порты и каналы вакуума и вытяжки;
  • Термопара для измерения температуры.

 Приборы контроля/измерения:

  • Вакуумное реле
  • Вакуумный манометр
  • Клапаны, шланги, фитинги

Электроподключение:

  • Ток: переменный 3-х фазный ток (+ноль и заземление), 400 В (±20 В)
  • Частота: 50Гц

Рама крепления силиконовой мембраны:

Силиконовая вакуумная мембрана:

Вакуумный насос и резервуар для вакуума:



Управление:



— Материал: сталь;

— Рабочая зона вакуума: 2700 х 1200 мм;

— Крепление к несущей основе стола: стальные шарниры;

— Автоматическая система подъёма рамки;

— Угол открытия: от 45° до 50°.

— Размеры: ~ 2700 х 1200 мм;

— Толщина: 2 мм;

— Плотность: 1,15+0,05 г/см3;

— Твердость: 40 ед. (по Шору);

— Предел прочности на разрыв: 7-10 Мпа;

— Удлинение: 700%;

— Остаточная деформация (70ч/150°С): <20±10%;

— Температурный диапазон: от -70°С до +280°С

Производительность: 40 м3

Потребляемая мощность: 1,5 кВт/ч



— Автоматизация на базе промышленного контроллера CP1L;

— Управление при помощи сенсорной панели оператора;

— Специальное программное обеспечение.
