Система MODULAR 4S (Опция 4)

Система MODULAR 4S (Опция 4)

Вакуумная система MODULAR с возможностью установки вакуума одного или двух уровней

Исключительная гибкость: 1 или 2 вакуумных насоса и 1 или 2 ловушки для смолы

Модель 4S Серии MODULAR Vacmobile — результат накопленного 25летнего опыта по производству вакуумных систем для производства современных композитов.

На основании серии взаимозаменяемых вакуумных насосов и модулей ловушек для смолы, модель 4S — вакуумная система для непрерывной работы, которая может работать с одним уровнем вакуума в таких процессах, как инфузия и вакуумное формование с препрегами и уложенными сырыми материалами, или же с двумя уровнями вакуума в таких процессах, как RTMLight. С помощью дополнительного соединительного клапана на сдвоенном насосе/сдвоенной ловушке, переход между одни уровнем или двумя уровнями вакуума происходит мгновенно.

Модель 4S — надежная варьируемая модульная система, на которой может размещаться до 4 станций. Система позволяет производить простую установку 1 или 2 вакуумных насосов и 1 или 2 ловушки для смолы, предоставляя вам свободу в изменении конфигураций установки для соответствия вашим потребностям.

Все модули невероятно легко устанавливать, с легкостью располагая их на месте без применения инструментов. При инфузии крупногабаритных изделий, ловушка (и) для смолы — полностью с контролем вакуума — можно снять с мобильной платформы и если требуется, установить удаленно.

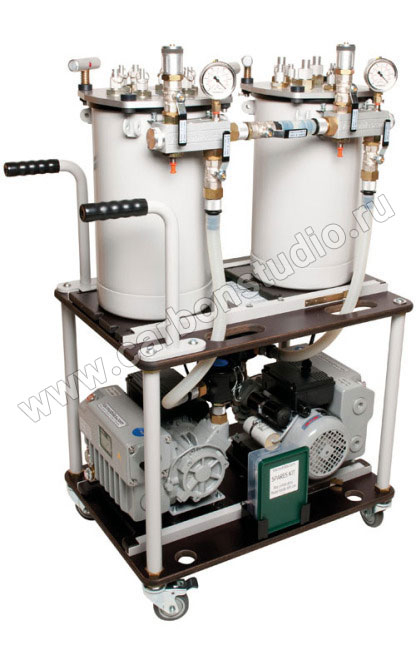

Система SVM 4S. Опция 4 состоит из:

1 платформа серии SVM, состоящая из:

  • Двух уровневая платформа, для размещения 4-х модулей.
  • Ролики.
  • Электрика для подключения двух однофазных насосов.
  • 1 пара рукояток.
  • Экспортная упаковка, деревянная паллета.
  • Размер упаковки 71 см x 54 см x 76 см.

2 вакуумных насоса PVR модель EM28/B

  • Оснащен насосной станцией, фильтром, комплектом шлангов из силиконовой резины и электрическим проводом IEC с внутренней соединительной заглушкой
  • 230 вольт, 50/60 Гц одна фаза, или 110 В, 60 Гц одна фаза
  • Мощность насоса:
    28 м³/ч при 50 Гц
    33,6 м³/ч при 60 Гц
  • Предельный вакуум, примерно 20 mbar

2 ловушки для смолы RT19

Корпус с большим алюминиевым блоком с портом для соединения с вакуумным насосом.

Оснащен:

  • Отсечной клапан насоса.
  • Регулятор вакуума.
  • Вакууметр с цифровым индикатором (заполненный жидкостью).
  • Порт 8 мм (5/16") для установки датчика абсолютного давления.
  • Стандартный комплект запасных частей.

2 алюминиевые крышки для ловушки RT19, с 2-мя запорными механизмами и ручками

  • Смотровое стеклянное окно 75 мм (3") в диаметре, защищенное с обеих сторон утилизируемыми прозрачными ПВХ экранами.
  • МАКСИМУМ 8 СОЕДИНИТЕЛЬНЫХ САЛЬНИКОВ, С УПЛОТНИТЕЛЬНЫМИ О-КОЛЬЦАМИ (если поставляется менее 8 сальников, оставшиеся отверстия в крышке герметизируются снимаемыми заглушками).
  • Сальники приобретаются отдельно.

1 соединительный клапан для ловушки для применения только на машине со сдвоенной ловушкой

  • Данный аксессуар позволяет соединять 2 ловушки между собой (с открытым клапаном) или использовать независимо (с клапаном закрытым).

16 трубчатых соединительных сальников с уплотнительными О-кольцами Vacmobile

Данные сальники герметизируются на ВНЕШНЕЙ стороне экструзионных вакуумных трубок, для беспрепятственного прохождения смолы внутрь ловушки. Сальники можно снять и почистить. Существует 4 дополнительных размера на соответствие ВНЕШНИМ диаметрам трубок:

  • 3/8" (9,5 мм) к 10 мм
  • 1/2" (12,7 мм) к 13 м
  • 5/8" (15,9 мм) к 16 мм
  • 19 мм к 3/4" (19,04 мм)
  • НА СТАЛЬНОЙ КРЫШКЕ ДОСТУПНО МАКСИМУМ 4 САЛЬНИКА.
  • НА АЛЮМИНИЕВОЙ КРЫШКЕ ДОСТУПНО 8 САЛЬНИКОВ.

Если требуется более 4-х трубчатых соединительных сальника с О-кольцами, к общей стоимости необходимо прибавить еще 1 245 рублей для каждого дополнительного соединения.
