Система MODULAR 2S (Опция 1)

Вакуумная система MODULAR для производства композитных изделий

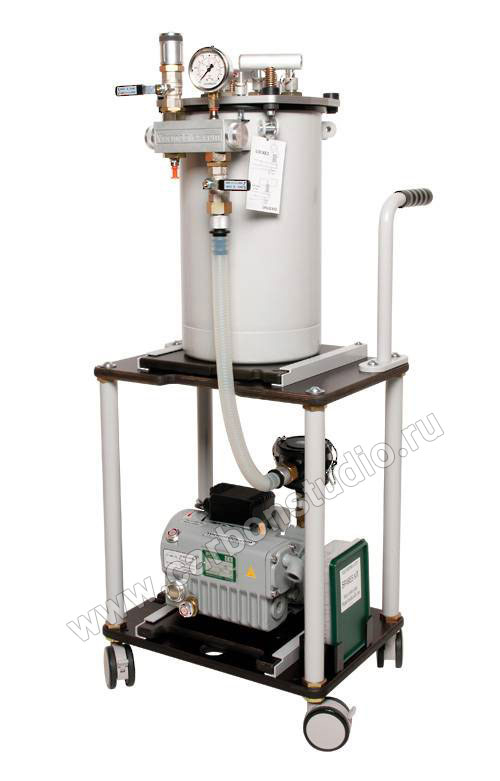

Система MODULAR 2S представляет собой мобильную вакуумную систему, состоящую из одного насоса/одной ловушки для смолы, применяемую для производства композитов с такими технологиями, как инфузия и вакуумное формование. Система MODULAR 2S крепится на прочной, но легковесной мобильной платформе. Нижний уровень платформы используется для расположения вакуумного насоса различной мощности до 28 м³/ч при питании 230В/50 Гц или 12,7 cfm при питании 115 В/60 Гц. Не смотря на то, что на верхнем уровне платформы можно разместить ряд ловушек для смолы и опций контроля вакуума, максимальный объем улавливания смолы составляет всегда 12 литров.

При инфузии крупных изделий, ловушку для смолы(вместе с контролем вакуума) можно снять с мобильной платформы и установить удаленно. Хотя при инфузии крупногабаритных изделий рекомендуется иметь доступ к не менее, чем 2 вакуумным системам, установка MODULAR 2S с наибольшей мощностью насоса может использовать для инфузии приблизительно 200 м² или ламината — поток смолы может быть всегда ограничен 12 литрами. Если этого не достаточно, ловушка для смолы на установке может использоваться в качестве основы для установки 8 дополнительных ловушек для смолы.

Собрана из стандартных модулей для соответствия вашим потребностям.

Система MODULAR 2S — машина на модульной основе, на которой могут устанавливаться насосы различной мощности, различные конфигурации контроля вакуума и крышек ловушки для смолы. Система Vacmobile 2S — идеальное решение для производителей, которые находятся в поиске компактных, высокопроизводительных вакуумных систем для инфузии или вакуумного формования.

Система SVM 2S. Опция 1 состоит из:

1 платформа серии SVM, состоящая из:

• Двух уровневая платформа, нижняя для размещения 1 насоса, верхняя – для размещения 1 ловушки
• Ролики
• Электрика для подключения одного однофазного насоса
• 1 пара рукояток
• Экспортная упаковка, деревянная паллета
• Размер упаковки 50 см×38 см×67 см

 1 вакуумный насос PVR модель EM20/B (такой же, как в установке Vacmobiles 20/2)

• Оснащен насосной станцией, фильтром, комплектом шлангов из силиконовой резины и электрическим проводом IEC с внутренней соединительной заглушкой
• 230 вольт, 50/60 Гц одна фаза, или 110 В, 60 Гц одна фаза
• Мощность насоса:
  18 м³/ч при 50 Гц
  21 м³/ч при 60 Гц
• Предельный вакуум, примерно 10 mbar

 1 ловушка для смолы RT19

• Корпус с большим алюминиевым блоком с портом для соединения с вакуумным насосом. Оснащен:
• Отсечной клапан насоса
• Регулятор вакуума
• Вакууметр с цифровым индикатором (заполненный жидкостью)
• Порт 8 мм (5/16") для установки датчика абсолютного давления
• Стандартный комплект запасных частей

 1 алюминиевая крышка для ловушки RT19, с 2-мя запорными механизмами и ручками.

• Смотровое стеклянное окно 75 мм (3") в диаметре, защищенное с обеих сторон утилизируемыми прозрачными ПВХ экранами.
• максимум 8 соединительных сальников, с уплотнительными о-кольцами (если поставляется менее 8 сальников, оставшиеся отверстия в крышке герметизируются снимаемыми заглушками)
• Сальникиприобретаютсяотдельно

 4 трубчатых соединительных сальника с уплотнительными О-кольцами Vacmobile

Данные сальники герметизируются на ВНЕШНЕЙ стороне экструзионных вакуумных трубок, для беспрепятственного прохождения смолы внутрь ловушки. Сальники можно снять и почистить. Существует 4 дополнительных размера на соответствие внешним диаметрам трубок:

• 3/8" (9,5 мм) к 10 мм
• 1/2" (12,7 мм) к 13 м
• 5/8" (15,9 мм) к 16 мм
• 19 мм к 3/4" (19,04 мм)
• на стальной крышке доступно максимум 4 сальника
• на алюминиевой крышке доступно 8 сальников

Если требуется более 4-х трубчатых соединительных сальников с О-кольцами, к общей стоимости необходимо прибавить еще 1 245рублей для каждого дополнительного соединения.
