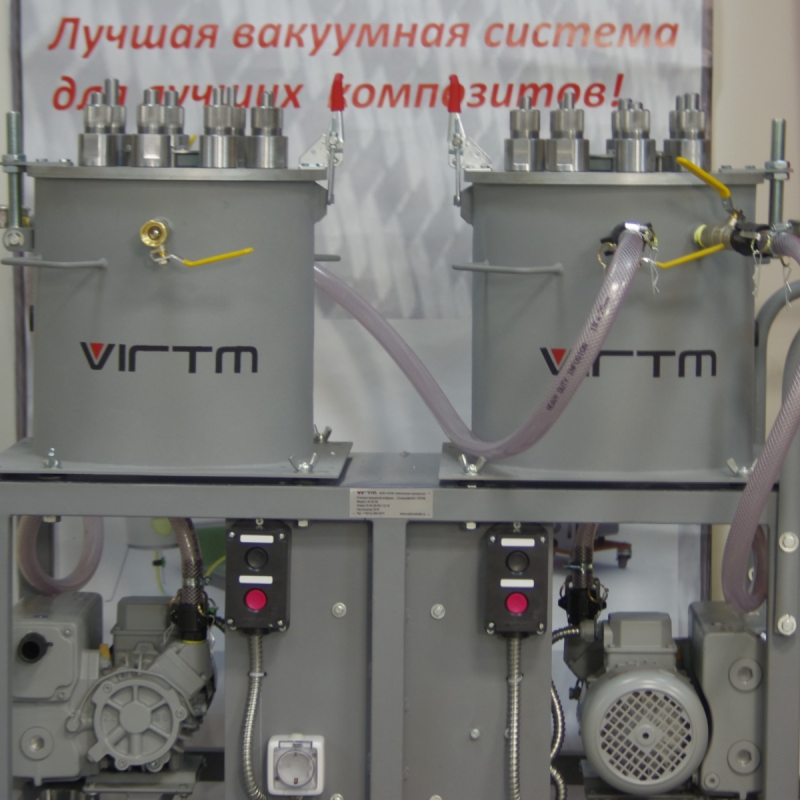

Установка для вакуумной инфузии VIRTM (Россия)
Установка для вакуумной инфузии VIRTM (Россия)
В рамках политики импортозамещения ГК «Автоматизация Производства Групп – Современные Машиностроительные Технологии» (далее ГК «АПГРУПП-СМТ») разработала собственную линейку оборудования для нужд малого, среднего и крупного бизнеса в сфере композитов, а именно мобильные станции для вакуумных процессов формования.
С начала текущего года ГК «АПГРУПП-СМТ» произвела и успешно внедрила на предприятие оборонного комплекса установку под собственной торговой маркой CompositeVAC. До последнего времени эта инновационная технология изготовления композитных изделий применялась, в основном, с использованием импортных машин.
Принимая во внимание нарастающий интерес к вакуумной инфузии и формованию с применением вакуумных мешков, компания планирует выйти на рынки СНГ и стран Балтийского региона.
Производство находится в г. Санкт-Петербург (Россия), отвечает всем отечественным и международным требованиям, предъявляемым к оборудованию подобного класса, и способно конкурировать с зарубежными аналогами.
Вакуумная станция VIRTM 1-18/1 или 1-28/1
Вакуумная станция VIRTM 1-18/1 или 1-28/1 представляет собой мобильную вакуумную систему, состоящую из одного насоса и одной ловушки для смолы. Система крепится на прочной, но легковесной мобильной платформе. Нижний уровень платформы используется для расположения вакуумного насоса, производительностью 18 или 28 м3/ч при питании 230 В/50 Гц. Ловушка устанавливается на верхний уровень.
Ловушка закреплена на платформе с помощью удобных стяжек, что позволяет легко снимать или закреплять ее. Максимальный объем улавливания смолы составляет 10 литров.
Достоинства и преимущества:
- Распределительный блок закреплен на корпусе установки, а не на ловушке (что позволяет использовать ловушку удаленно от установки или в случае с несколькими ловушками одновременно)
- Все элементы управления выведены на единую панель, что обеспечивает удобство в работе. Установка удобна как в эксплуатации, так и в обслуживании: обеспечен доступ ко всем сменным элементам
- При замене внутренней емкости крышку достаточно отстегнуть в одном месте и откинуть — просто и удобно.
- Увеличено сечение резиновых колец в быстроразъемных соединениях, так как с кольцами сечением 2,5 мм приходится прикладывать большие усилия для затяжки трубок.
|
Спецификация |
|
|
Вакуумный насос 230В ±5%, одна фаза |
1 из предложенных однофазных масляных вакуумных насосов: PVR EM20/B. 50 Гц мощность 18 м³/ч. PVR EM28/B. 50 Гц мощность 28 м³/ч. |
|
Уровень вакуума |
Регулируется с приблизительно 20% вакуума до максимального вакуума насоса, а именно: PVR EM12/B и EM28/B. 20 mbar, 98% вакуум, 15 Torr, -14.4 psi, -99.3 kPa. |
|
Ловушка для смолы |
Одна ловушка для смолы с резервуаром для дегазации связующего. |
|
Емкость ловушки для смолы |
10 литров. Термостойкость до 220 °C. |
|
Крышка для ловушки |
Со смотровым стеклом из стекла для большей надежности при инфузии или дегазации. |
|
Подсоединения крышки |
До 6 подсоединений на крышку в опциональных размерах, которые соответствуют следующим внешним диаметрам трубки: 3/8” - 10 мм, 1/2” - 13 мм, 5/8” - 16 мм или 19 мм - 3/4”. С применением адаптеров, также подходит для трубок внутреннего диаметра 1/2” и 3/4”. На всех трубках стандартного размера, обеспечивается необходимый вакуум с применением надежных уплотнительных О-колец. |
|
Габариты |
Вес - 50-55 кг Длина - 475 мм Ширина - 321 мм Высота - 1350 мм Минимальная транспортировочная высота - 800 мм |
|
Аксессуары |
Указаны масса-габаритные характеристики установки с насосом PVR EM20/B. На установках с насосом PVR EM28/B характеристики могут отличаться. |
