Углеродная однонаправленная ткань CL200, 224 г/м²
Однонаправленная углеродная ткань плотностью 224 г/м² из волокна 12K. Предназначена для изготовления и усиления композитных конструкций, требующих высокой прочности и жёсткости вдоль направления волокон.

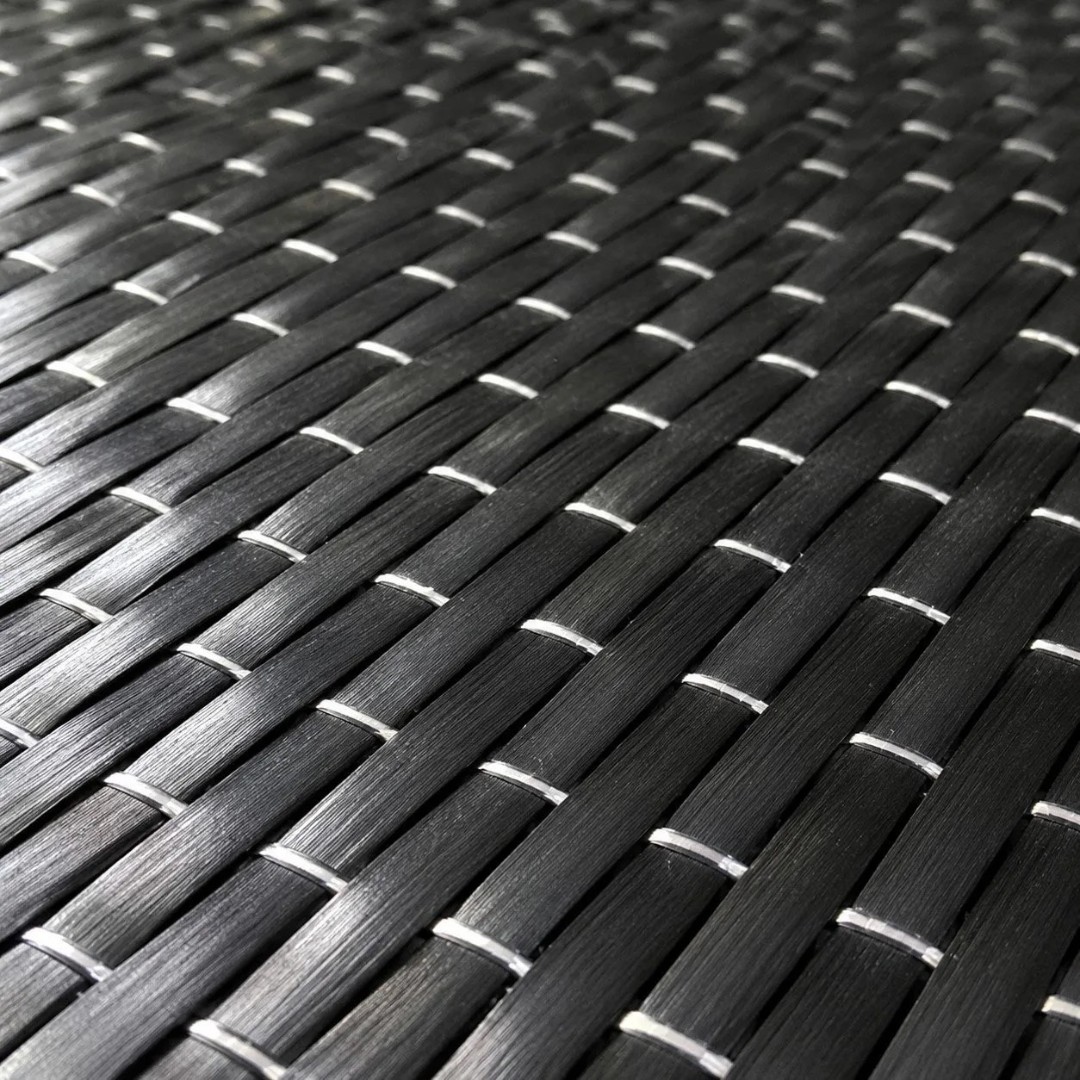

Углеродная однонаправленная ткань CL200 — армирующий материал поверхностной плотностью 224 г/м², изготовленный из углеродного волокна 12K. Однонаправленная структура (UD) обеспечивает высокую прочность и жёсткость композита преимущественно вдоль направления волокон.
Ткань предназначена для изготовления и усиления композитных конструкций, испытывающих преимущественно направленные нагрузки. Может использоваться самостоятельно или в сочетании с другими армирующими материалами для формирования ламинатов с заданными механическими характеристиками.
CL200 хорошо пропитывается эпоксидными и полиэфирными смолами, подходит для ручной выкладки и вакуумной инфузии.
Преимущества
- Высокая прочность и жёсткость вдоль направления углеродных волокон;
- Оптимальное соотношение массы и прочностных характеристик;
- Возможность направленного армирования конструкций;
- Контролируемая толщина армирующего слоя;
- Совместимость с эпоксидными и полиэфирными связующими;
- Возможность применения при ручной выкладке и вакуумной инфузии.
Область применения
- Авиастроение и аэрокосмическая промышленность: балки, лонжероны, элементы обшивки;
- Автоспорт и мотоспорт: армирование силовых элементов и изготовление композитных панелей;
- Судостроение: мачты, элементы корпусов и другие нагруженные конструкции;
- Промышленность: изготовление и усиление крупногабаритных композитных конструкций.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип материала | Углеродная однонаправленная ткань |
| Марка | CL200 |
| Поверхностная плотность | 224 ± 10 г/м² |
| Тип углеродного волокна | 12K |
| Структура | Однонаправленная (UD) |

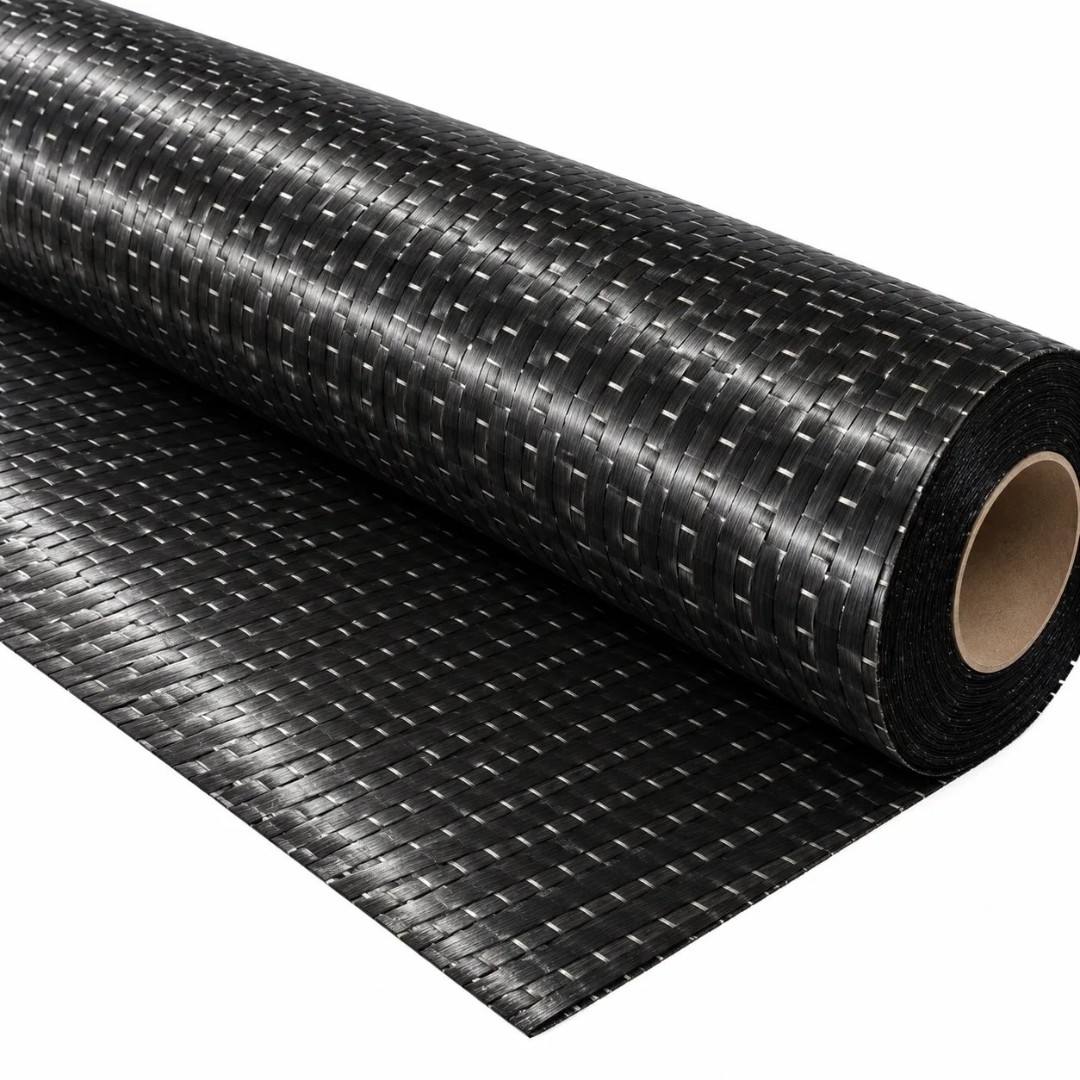

| Ширина рулона | 1220 ± 10 мм |
| Толщина ткани | 0,27 ± 0,02 мм |
| Количество нитей основы | 2,7 ± 0,2 на 100 мм |
| Уточные нити | Отсутствуют |
Рекомендации по применению
При изготовлении композитных изделий необходимо учитывать направление основных нагрузок и ориентировать углеродные волокна соответствующим образом.
Для получения конструкций, воспринимающих нагрузки в нескольких направлениях, рекомендуется комбинировать слои однонаправленной ткани с различной ориентацией волокон.
При пропитке следует обеспечивать равномерное распределение связующего и соблюдать технологические рекомендации производителя используемой смолы.
Углеродную однонаправленную ткань CL200, 224 г/м² можно купить в Carbon Studio. Материал доступен для заказа со складов в Москве и Санкт-Петербурге с возможностью доставки по России.
Наши специалисты помогут подобрать углеродные ткани, эпоксидные смолы и другие материалы для производства и ремонта композитных изделий.
| Параметр | Стандарт испытаний | Фактическое значение | Нормативное значение |
|---|---|---|---|
| Поверхностная плотность, г/м² | GB/9914.3-2001 | 224 | 224 ± 10 |
| Ширина ткани, мм | GB/T7689.3-2013 | 1220 | 1220 ± 10 |
| Толщина ткани, мм | GB/7689.1-2013 | 0,27 | 0,27 ± 0,02 |
| Структура ткани | — | UD (однонаправленная) | UD |
| Тип волокна (основа) | — | 12K | 12K |
| Тип волокна (уток) | — | — | — |
| Количество нитей основы на 100 мм | GB/T7689.2-2013 | 2,7 | 2,7 ± 0,2 |
| Количество нитей утка на 100 мм | GB/T7689.2-2013 | — | — |
